Offene Rinnen und Gräben
Seit jeher werden Gräben und Rinnen genutzt um Regenwasser gezielt und sicher abzuleiten. Sie sind eine einfache und effektive Maßnahme für ein kontrolliertes Regenwassermanagement.
- Zweck
Ableitung
- Flächenbedarf
etwa 5 Prozent der angeschlossenen Fläche
- Unterhaltung
Kontrolle der Vegetation und Reinigung
- Effekte
- Wasserhaushalt
- Reinigungsleistung
- Stadtklima
- Biodiversität
- Starkregenvorsorge

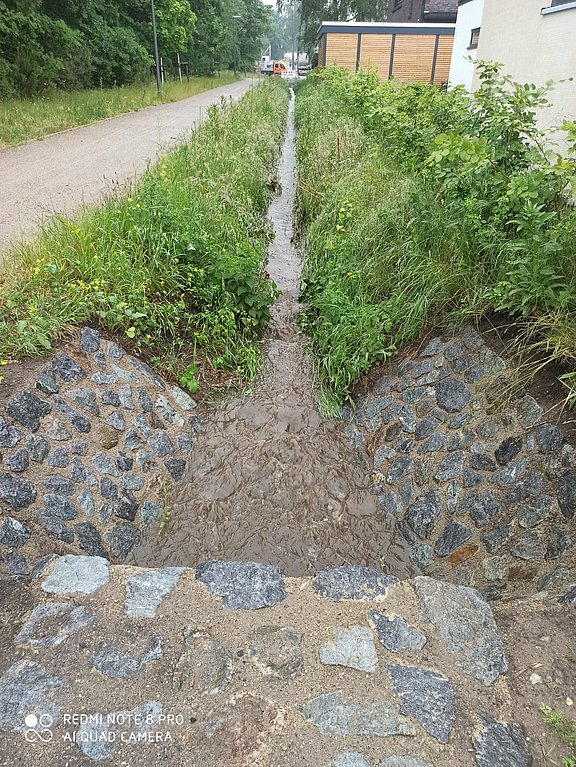

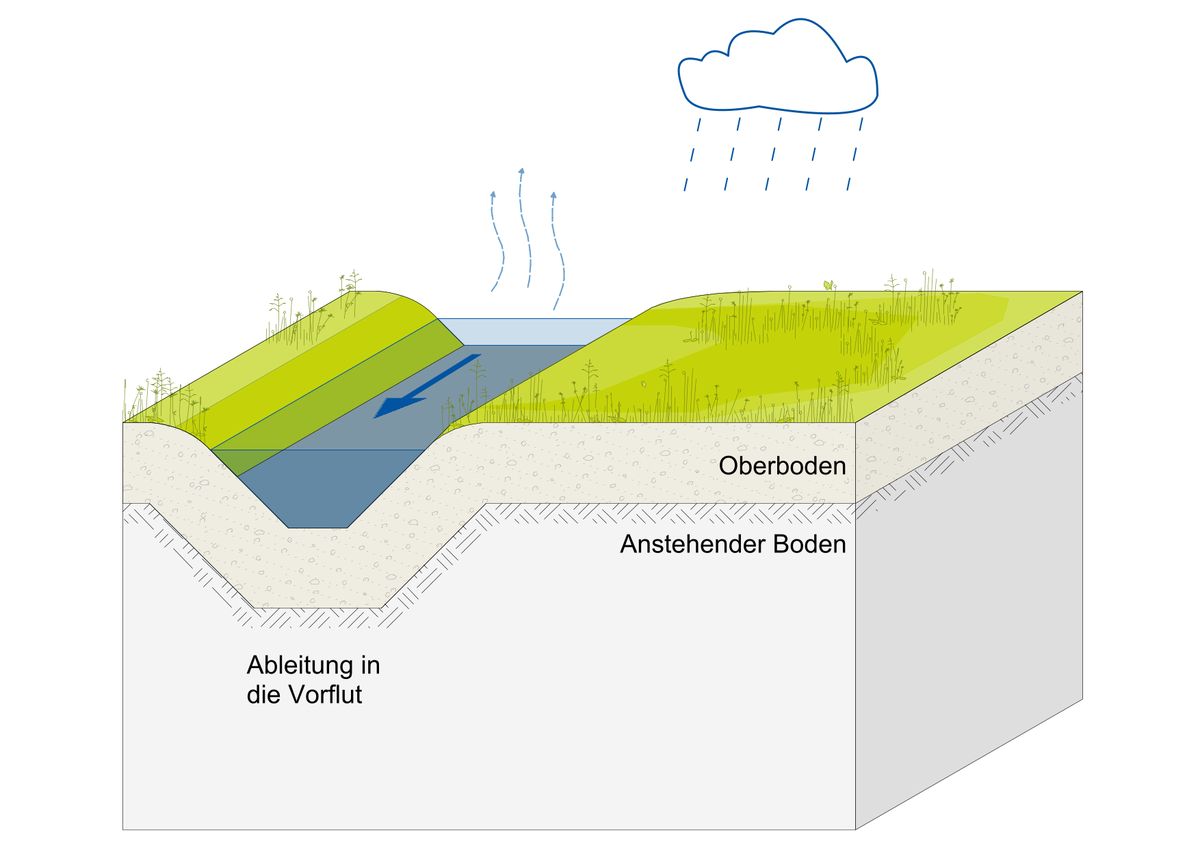

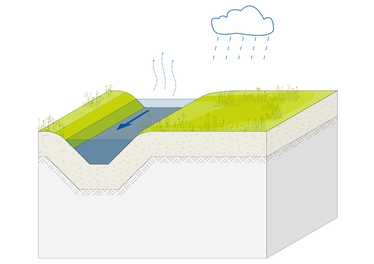

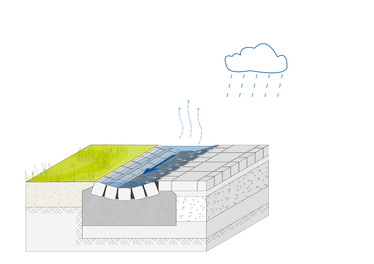

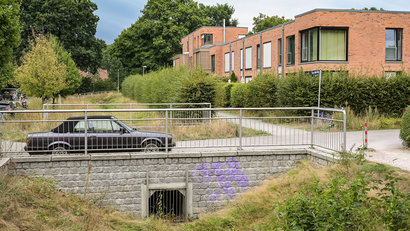

Niederschlagswasser kann über Gräben oder offene, befestigte Rinnen abgeleitet werden. Gräben oder oberflächennah gebaute Rinnen sind im Vergleich zu unterirdisch verlegten Rohrleitungen häufig kostengünstiger und leichter zu unterhalten. Um das Niederschlagswasser beispielsweise vom Dach in eine Versickerungsmulde zu leiten, kann es, vor allem bei geringem Geländegefälle, über offene Abflussrinnen oder Kastenrinnen in die Mulden geleitet werden. Außerdem sind sie vorteilhaft für den naturnahen Wasserhaushalt, weil Verdunstung und teilweise auch Versickerung gefördert werden.
Die Auswahl des Systems zur Ableitung richtet sich nach der Flächenverfügbarkeit, Geländeneigung und den funktionalen Anforderungen, also zum Beispiel die Art und Größe der angeschlossenen Flächen, Aspekte der Pflege und Unterhaltung oder die Nutzung und damit auch die Verkehrssicherheit im Bereich der Anlagen. Rinnen dürfen beispielsweise keine Gefahren für Fußgängerinnen und Fußgänger oder Radfahrerinnen und Radfahrer auslösen und müssen in Verkehrsflächen überfahrbar sein.
Größe von Gräben und Rinnen
Die Größe der angeschlossenen Fläche, das Sohlgefälle und der sogenannte Rauheitsbeiwert bestimmen die Dimensionierung der Gräben und Rinnen. Der Rauheitsbeiwert gibt die Rauheit, also die Unebenheiten einer Oberfläche an.
Bauweise bei Rinnen

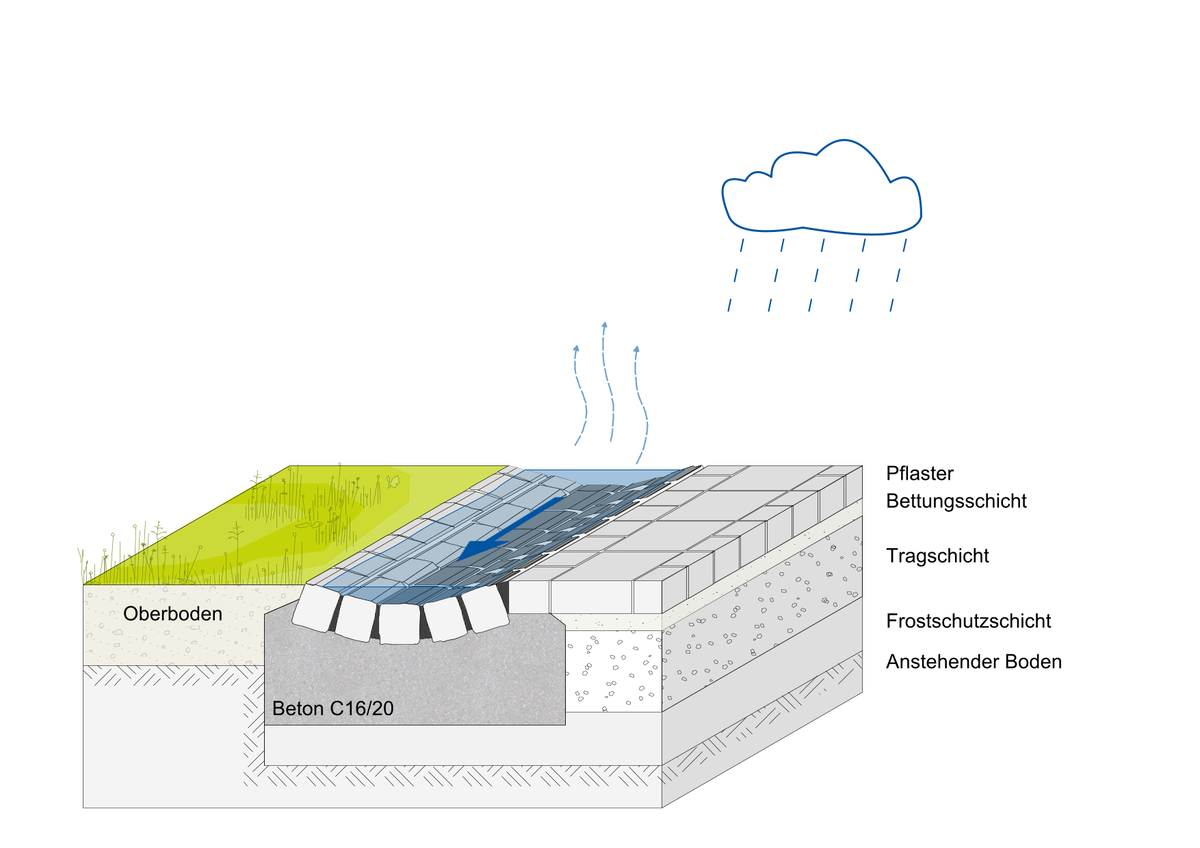

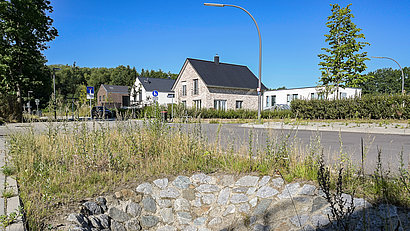

Es stehen beispielsweise Bauweisen aus Betonformsteinen, abgedeckten Kastenrinnen oder auch gepflasterten Rinnen aus Natur- oder Betonsteinpflaster zur Verfügung. Einige Rinnensysteme können mit technischen Filtersystemen zur Regenwasserbehandlung ausgerüstet werden.
Flächenbedarf
Bei oberirdischen Gräben und Rinnen werden Flächen in geringem Umfang in Anspruch genommen.
Technische Regelwerke
Je nach gewähltem Ableitungssystem sind unterschiedliche technische Regelwerke zu beachten. Die Herstellung von offenen Entwässerungsgräben bei Straßen erfolgt beispielsweise nach den Richtlinien für die Entwässerung von Straßen (REwS) der Forschungsgesellschaft für Straßen- und Verkehrswesen (FGSV). Die Herstellung von Rinnen aus Pflaster, Betonfertigteilen oder Bordsteinen erfolgt nach DIN 18318 „VOB Vergabe- und Vertragsordnung für Bauleistungen - Teil C: Allgemeine Technische Vertragsbedingungen für Bauleistungen (ATV) - Pflasterdecken und Plattenbeläge, Einfassungen“, DIN EN 1433 „Entwässerungsrinnen für Verkehrsflächen - Klassifizierung, Bau- und Prüfgrundsätze, Kennzeichnung und Beurteilung der Konformität“, REwS und ZTV-Wegebau (Zusätzliche Technische Vertragsbedingungen für den Bau von Wegen und Plätzen außerhalb von Flächen des Straßenverkehrs) der Forschungsgesellschaft Landschaftsentwicklung Landschaftsbau e.V. (FLL). Für Grundstücksentwässerungsanlagen gilt die DIN 1986 „Entwässerungsanlagen für Gebäude und Grundstücke - Teil 100: Bestimmungen in Verbindung mit DIN EN 752 und DIN EN 12056“.
Wartung und Unterhaltung
Bei Gräben und Rinnen müssen zum Beispiel Fallrohreinmündungen oder Übergänge in Versickerungs- und Rückhalteanlagen sowie Dachrinnen regelmäßig kontrolliert und gereinigt werden. Bei offenen Gräben ist regelmäßiges Mähen (Mahd) notwendig. Sowohl bei offenen Gräben als auch bei Rinnen sollten im Herbst und nach Bedarf Laub und (Fein-)Ablagerungen entfernt werden.
Flächen gestalten!

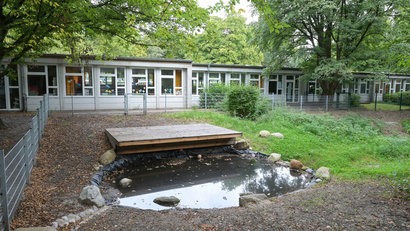

Offene Gräben oder befestigte Rinnen können Teil der Garten- und Freiflächengestaltung sein. Auf Schulhöfen, öffentlichen Plätzen und Freianlagen werden die Wege des Regenwassers durch ein oberflächennahes Rinnen- oder Grabensystem wieder erlebbar. Vielfältig gestaltete Bachläufe können an Regentagen zum Spielelement werden und bedeuten, bei gelungener Einbindung in das Gelände, eine Steigerung der Aufenthaltsqualität.
Weniger Risiko bei Starkregen!
Eine Ableitung in offenen Gräben oder groß dimensionierten Rinnen kann bei entsprechender Dimensionierung das Überflutungsrisiko durch die zeitweilige Wasserrückhaltung reduzieren.

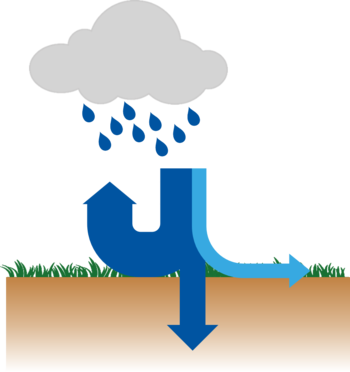

Wasserhaushalt
Selbst bei offener Bauweise haben Ableitungsmaßnahmen nur einen geringen Effekt auf die Verdunstung und Versickerung.
Wasserqualität
Abhängig von der Bauweise haben Ableitungsmaßnahmen keinen oder nur einen geringen Effekt auf die Regenwasserqualität.
Rückhalt des Wassers
In offenen Gräben kann in geringem Maße Versickerung stattfinden, die bei langen Fließwegen die abzuleitende Wassermenge reduziert. Auch wird in Rohrleitungen und Gräben, an Durchlässen oder Drosseln das abfließende Wasser bei großen Ereignissen aufgestaut. So werden Siele (Kanalisation in Hamburg) und Oberflächengewässer in geringem Umfang entlastet.
Grün & Klima
In Rinnen und Rohrleitungen ist keine Vegetation vorhanden. Offene Gräben sind in der Regel mit einer niedrigen Rasen- oder Krautschicht begrünt. Sie können daher Ersatzräume für Pflanzen und Tiere schaffen und so die biologische Vielfalt erhöhen.
Abhängig von der Bauweise gibt es große Kostenunterschiede zwischen den einzelnen Methoden.
Folgende Kosten sind derzeit die gängigsten:
- Entwässerungsgraben: ab circa 25 Euro pro Meter
- Rinne aus Betonfertigteilen: ab circa 75 Euro pro Meter
- Rinne aus Betonpflaster: ab circa 85 Euro pro Meter
- Rinne aus Natursteinpflaster: ab circa 110 Euro pro Meter
- Kastenrinne: ab circa 200 Euro pro Meter
- Rohrleitung: ab circa 85 Euro pro Meter
Hinweis
Alle Inhalte beruhen auf dem aktuellen Kenntnisstand unserer Fachexpertinnen und Fachexperten und stellen eine Empfehlung dar. Die Angaben erheben keinen Anspruch auf Vollständigkeit, ersetzen keine Regelwerke und es wird keine Haftung für die Inhalte übernommen.
